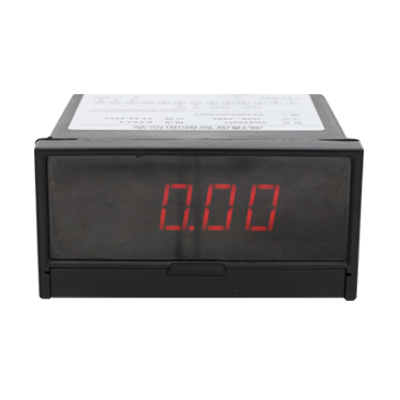

數顯儀表
數顯表包括電壓表、電流表、頻率表、4~20mA無源表、溫控儀、教學儀表等多種類型，實現常見電信號的測量。
方案概述
本系列產品針對數顯儀表應用設計，芯片集成了TRMS計算器、顯示驅動、UART、DSP、PWM等數顯儀表常用外設，在交直流表頭、多功能數顯表、變送器儀表、4~20mA無源表、溫控儀等多種儀表應用具備成熟方案，可實現交直流電壓、交直流電流、頻率等常見工業電信號的高精度測量，同時可擴展通信、報警、變送、開關量輸出等多種不同的附加功能。內部集成先進的校準算法，滿足測量精度的情況下，極大的節省客戶的校表時間，且校準系數可保存至芯片內部，節省外部存儲器。
方案優勢

  • 測量精度高，集成24位ADC，最高可實現0.01級的穩定測量

  • 集成TRMS，交流測量時無需增加外部整流器件

  • 芯片集成度高，可實現單芯片方案

  • 內部集成DSP單元，支持?jǐn)?shù)字校準

測量精度高，集成24位ADC，最高可實現0.01級的穩定測量

集成TRMS，交流測量時無需增加外部整流器件

芯片集成度高，可實現單芯片方案

內部集成DSP單元，支持?jǐn)?shù)字校準

技術特點

  • 測量精度：最高可實現0.1級

  • 顯示范圍：最高可實現-19999~19999

  • 轉換速率：3次/S

  • 顯示方式：芯片內部集成LCD/LED驅動

  • 交流帶寬：最大支持2kHz

  • 通信方式：帶UART接口，集成標準的Modbus協議

  • 報警輸出：支持4路獨立的報警輸出，可靈活配置

  • 工作電壓：2.4~3.6V

  • 校準方式：數字校準，可使用內部存儲器

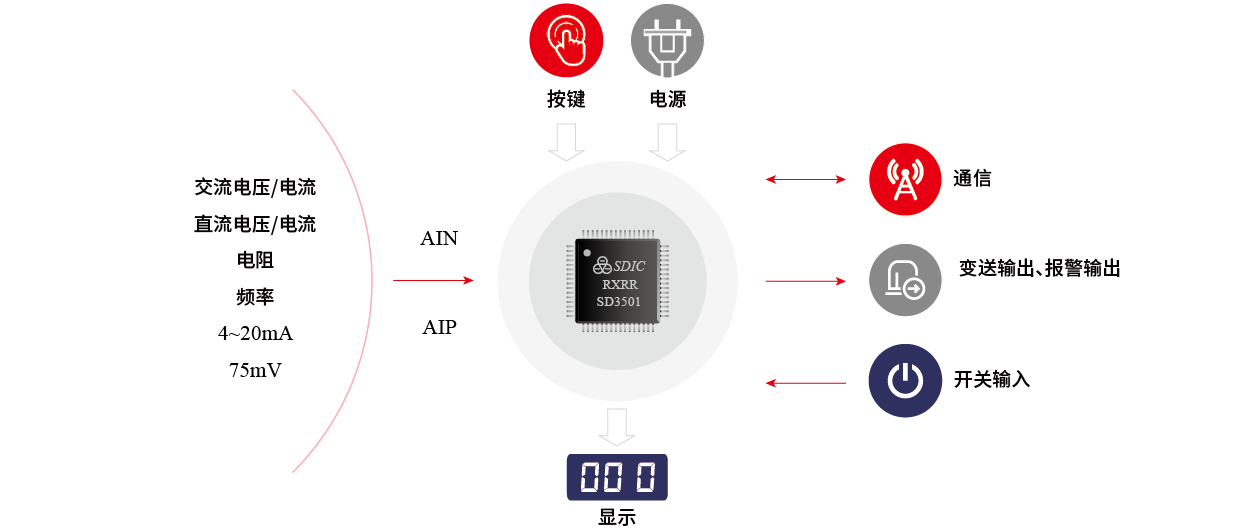

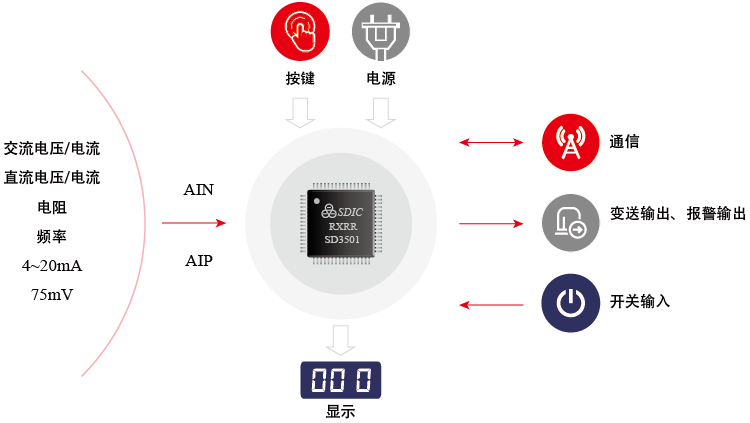

應用框圖
