工業控制
針對工業控制領域推出高精度電流環芯片、HART芯片和工業級傳感器信號調理芯片，滿足工業測量、通信等多方面使用需求。
方案概述

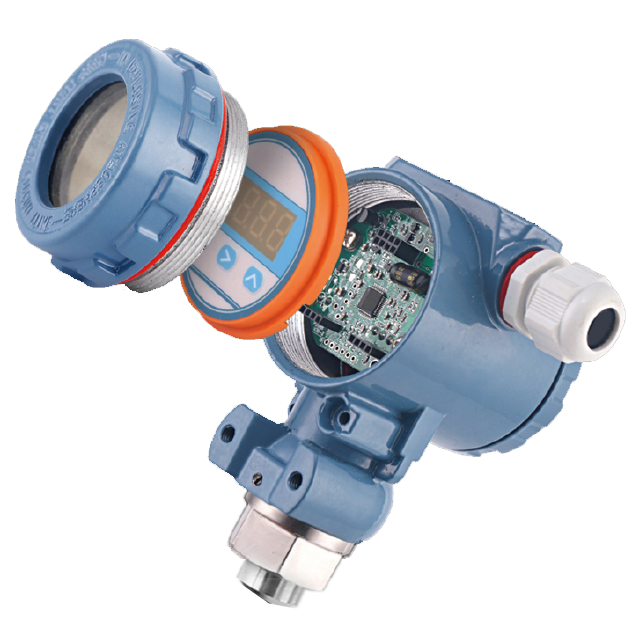

本系列產品針對傳感器信號測量，專為變送器方案設計。集成了傳感器激勵電路、PGIA、多路ADC、模擬量輸出和多種通信接口，配合簡單地外圍電路，即可實現變送器方案的單芯片設計。專用的變送器信號調理芯片搭配集成的校準算法，可快速實現變送器的量產和校準工作。內部包括32 bits MCU，可定制方案開發，節省外部MCU，降低系統功耗。
方案優勢

  • 芯片集成度高，方案簡潔，非常適合阻式或電壓型傳感器信號測量

  • 集成模擬輸出，可實現4-20mA/0-2.5V/0-5V/0-10V輸出

  • 集成MCU，可實現定制開發，節省外部控制單元

  • 可實現程控校準，提高生產效率

  • 集成溫度傳感器，可用于溫補

芯片集成度高，方案簡潔，非常適合阻式或電壓型傳感器信號測量

集成模擬輸出，可實現4-20mA/0-2.5V/0-5V/0-10V輸出

集成MCU，可實現定制開發，節省外部控制單元

可實現程控校準，提高生產效率

集成溫度傳感器，可用于溫補

技術特點

  • 32 bits MCU，最高1.8432MHz工作頻率

  • 32k Bytes MTP，2k Bytes SRAM，512 Bytes EEPROM

  • 內置3.6864 MHz RC振蕩器，校準后在-55~125℃溫度范圍內典型誤差小于±2%

  • 內置雙24 bits ADC，低噪聲PGA，支持差分和單端輸入，可切換至內部溫度傳感器

  • 內置高精度16 bits DAC，支持比例和絕對型電壓輸出，支持4~20mA電流輸出

  • 內置一路電壓激勵源，激勵電壓可選為2.5V和4V

  • 內置兩路電流激勵源，激勵電流100uA、250uA、500uA和750uA可選

  • 內置低溫漂基準，溫漂典型值為5ppm℃，最大值為10ppm/℃

  • 支持OWI通信模式，可直接支持三線傳輸感器和雙線 4~20mA變送器的校準

  • 工作電壓范圍：內置高壓電源管理模塊，支持6.5~40V寬電壓供電

  • 工作溫度范圍：-55~125℃

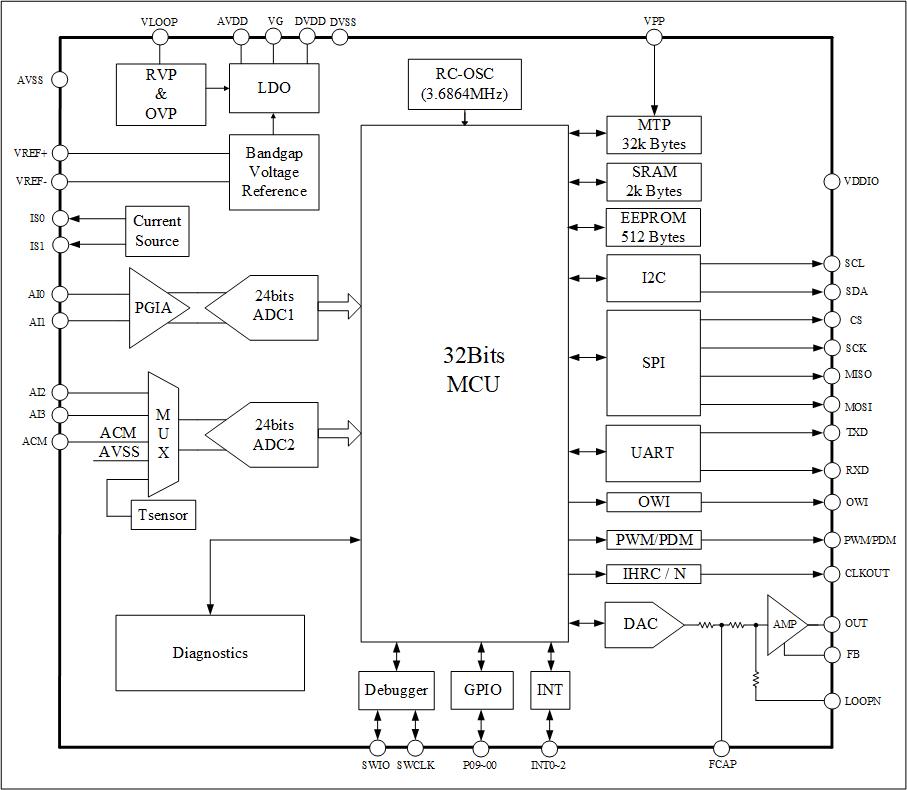

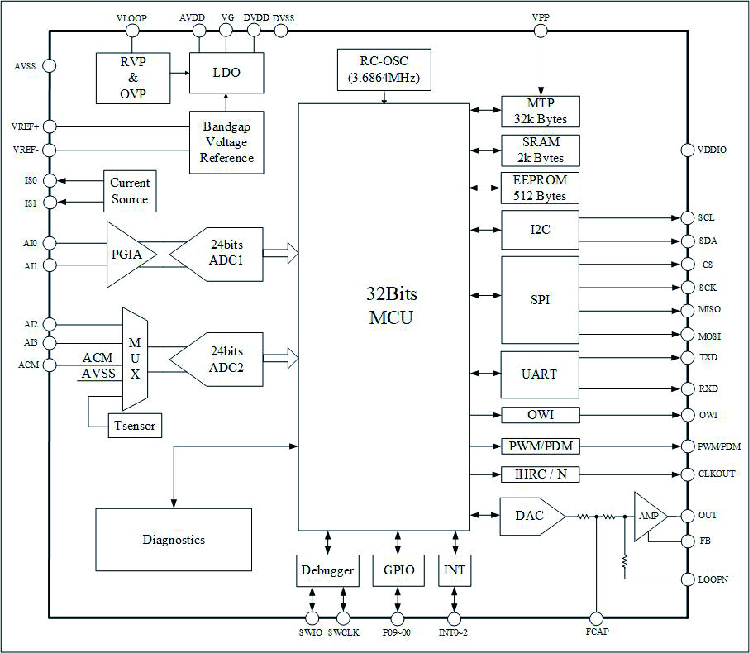

應用框圖
