PIR
高精度芯片，自帶PWM輸出，被動接收、探測紅外輻射。廣泛應用于電子防盜、人體探測器、智能照明等領域。
方案概述
在電子防盜、人體探測器、智能照明等領域中，被動式熱釋電紅外探測器的應用非常廣泛，但PIR信號處理起來卻并不簡單，需要開發人員投入大量的時間和精力。為了降低生產廠家的生產成本和難度，基于我司晶華微SD4000系列芯片PIR信號處理方案，自帶PWM輸出與高精度ADC的芯片，應用于PIR信號采集處理。
方案優勢

  • 工業級標準，穩定性好

  • 內置運算放大器和高精度算法單元，可自適應環境

  • 感應距離遠，感應靈敏度可調節

  • 控制信號輸出延遲時間可調

  • 內置屏蔽時間定時器，有效抑制重復動作

  • 多路模擬輸入和多路數字輸出

  • 應用電路簡單，量產一致性好，自帶產測模式便于生產

工業級標準，穩定性好

內置運算放大器和高精度算法單元，可自適應環境

感應距離遠，感應靈敏度可調節

控制信號輸出延遲時間可調

內置屏蔽時間定時器，有效抑制重復動作

多路模擬輸入和多路數字輸出

應用電路簡單，量產一致性好，自帶產測模式便于生產

技術特點

  • 高精度ADC，ENOB=20.6bits@250sps, 2個差分通道或者4個單端通道（對VSS）

  • 8位RISC超低功耗MCU，49條指令，6級堆棧

  • 8k Bytes OTP程序存儲器，256 Bytes SRAM 數據存儲器

  • 支持OTP在線燒錄功能，可以替代外部EEPROM

  • 內置4MHz與32kHz RC振蕩電路，無需外部時鐘

  • 1路8bits PWM0輸出

  • Watch Dog Timer

  • 所有數字輸入口帶施密特觸發輸入，可以選擇是否使用上拉電阻

  • 靈活的電池檢測功能，檢測范圍2.4~3.3V

  • 掉電檢測電路和上電復位電路

  • 工作電壓范圍：2.4~3.6V

  • 工作溫度范圍：-40~85℃

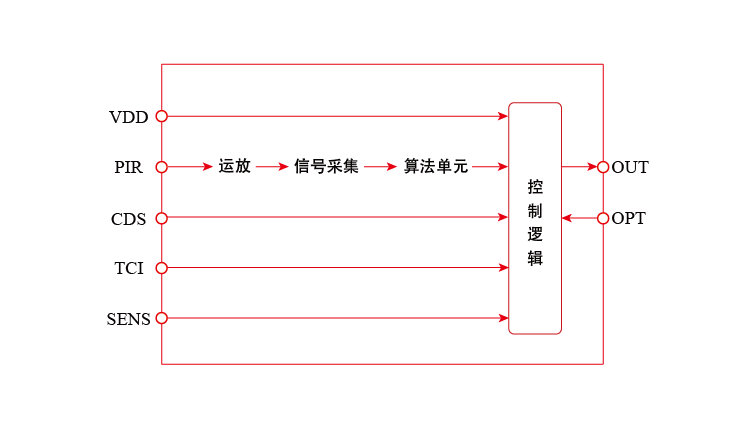

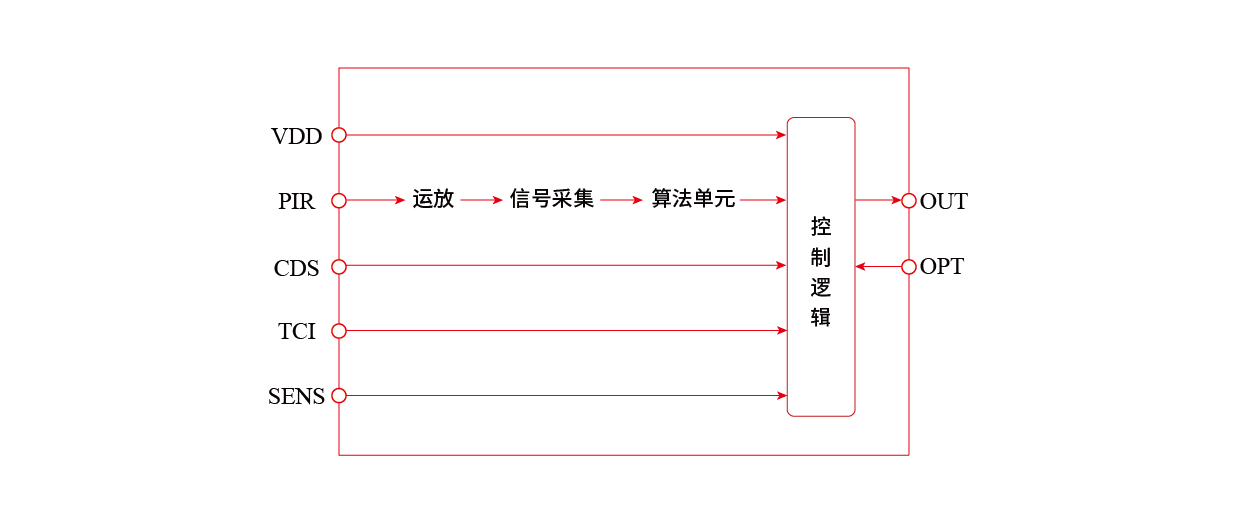

應用框圖
