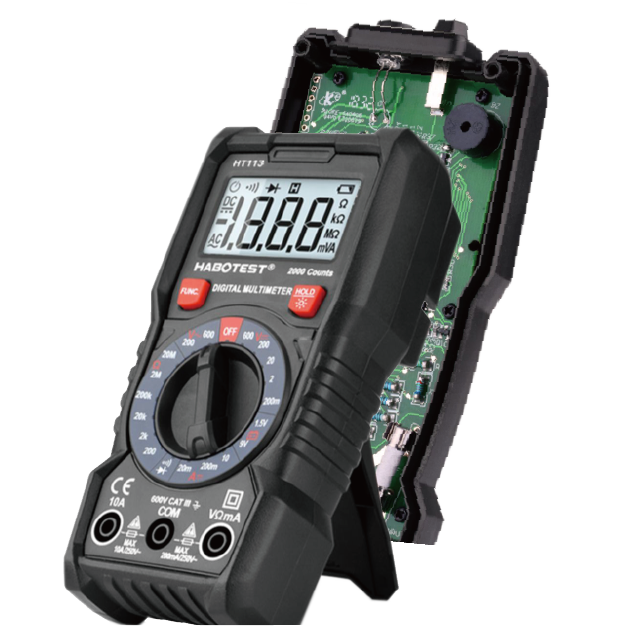

萬用表
萬用表可測量交直流電壓、交直流電流、電阻、電容、頻率、二極管、三極管、通斷、溫度等。
方案概述
本系列產品專為數字萬用表設計，內部集成TRMS測量功能（帶寬2kHz），LCD顯示驅動，UART通信接口，可實現交直流電壓、交直流電流、頻率、電阻、電容、二極管（壓降最大3.3V）、三極管、通斷、溫度、NCV、通信、脈沖輸出等數字萬用表常見功能，支持自動檔和手動擋兩種測量方式，最高可實現6000 Counts穩定測量； 芯片內部針對數字萬用表應用方案集成了多功能網絡，將高精度電阻集成至芯片內部，溫漂參數和一致性更好，降低了外部電路的復雜程度； 程序存儲器具備自燒錄功能，可用來保存校準數據等，節省外部存儲器；內部集成了多種數字萬用表功能，可根據需求自由選擇，先進的校準算法，滿足測量精度的情況下，極大的節省客戶的校表時間，且校準系數可保存至芯片內部，節省外部存儲器。
方案優勢

  • 測量精度高，集成TRMS，無需外部整流器件

  • 方案集成度高，外圍器件少

  • 集成校準算法，節省生產校準時間

  • 功耗低，可延長產品的使用時間

測量精度高，集成TRMS，無需外部整流器件

方案集成度高，外圍器件少

集成校準算法，節省生產校準時間

功耗低，可延長產品的使用時間

技術特點

  • 最大顯示：6100

  • 轉換速率：3次/S

  • 調整方式：手動/自動

  • 工作電壓：2.4~3.6V

  • 工作電流：3mA（休眠時≤2μA）

  • 交流整流：內設無需外部組件真有效值處理器，帶寬達2kHz，誤差小于0.5%

  • 數據記錄：有讀數保持功能

  • 自動關機：15 分鐘

  • 蜂鳴頻率：約為1.95kHz（+/-1%）

  • 顯示方式：4 * 15 LCD，有單位符號和背光顯示

  • 參考電壓：1.2V，50ppm/℃

  • 校準方式：無需EEPROM 或電位器

  • 報警設置：可選電壓量程

  • 溫度檢測：具有內部溫度檢測功能，熱電偶溫度測量無需外部冷端補償電路

  • 低電檢測：可設定外部或內部檢測

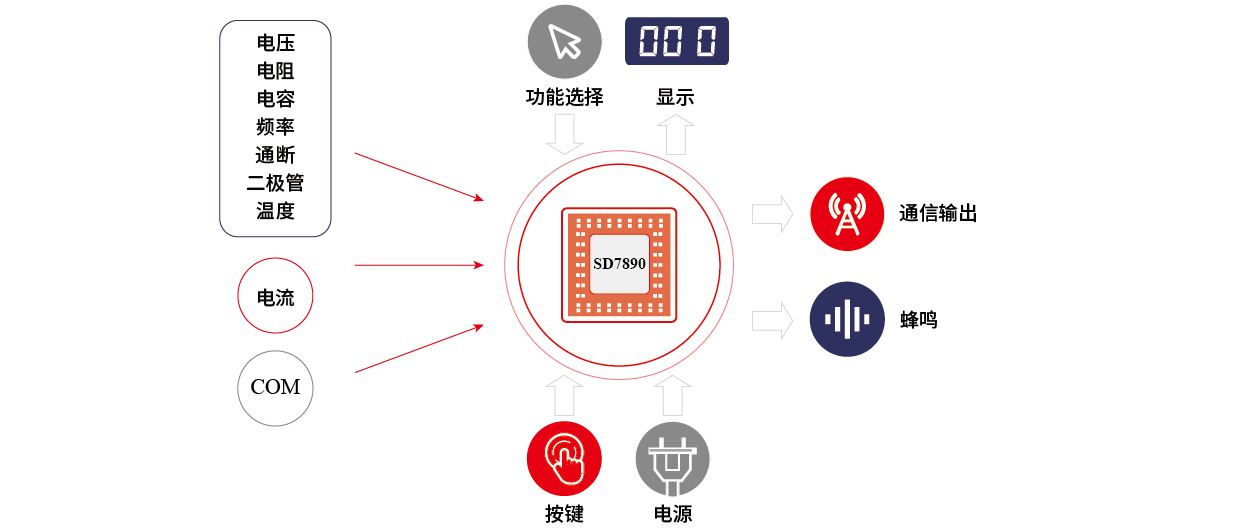

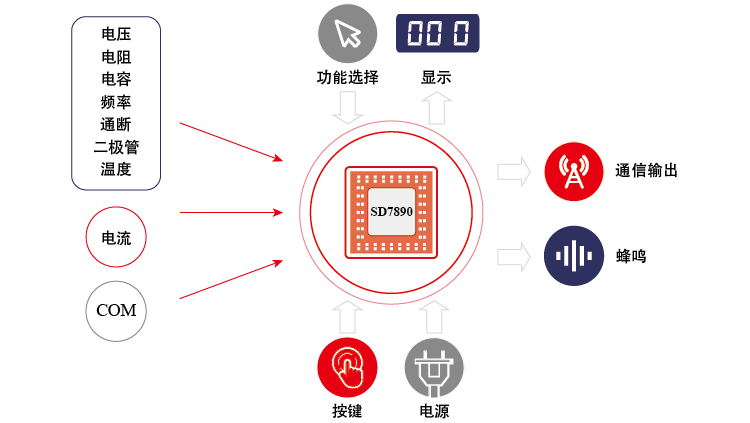

應用框圖
