智能健康衡器
工業控制及儀表
工作電壓
2.4~3.6V
工作電流
500μA
OTP
4k Bytes
SRAM
256 Bytes
ADC ENOB
20.6bits@250sps
Gain = 1
Gain = 1

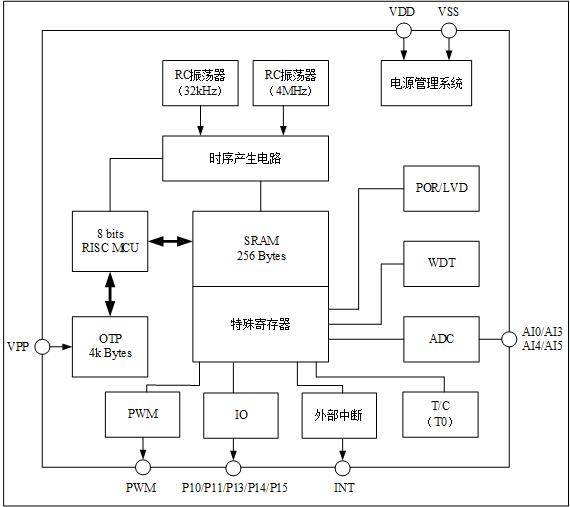

本芯片是一個帶24位高精度ADC的SoC產品，程序存儲器為4k Bytes OTP，超低功耗設計，使用內部4MHz RC振蕩器經內部電路處理而產生的2MHz時鐘工作，3V工作電壓下，典型應用時的工作電流只有500μA，非常適合電池供電的信號測量應用。
MCU提供三種工作模式讓用戶可以在工作效率和能量消耗方面得到最佳選擇，三種模式是：正常工作模式、待機模式和休眠模式。
高精度ADC，ENOB=20.6bits@250sps，2個差分通道或者4單端通道（對VSS）
8位RISC超低功耗MCU，49條指令，6級堆棧，MCU部分在2MHz工作時鐘，3V工作電壓下 電流典型值為300μA； 32kHz時鐘待機模式下工作電流2μA，休眠模式電流典型值為1μA
4k Bytes OTP程序存儲器，256 Bytes SRAM 數據存儲器
內部4MHz與32kHz RC振蕩器
1路8bits PWM輸出
WDT增強可靠性
所有數字輸入口帶施密特觸發輸入及上拉電阻
掉電檢測電路和上電復位電路
工作電壓范圍：2.4~3.6V
工作溫度范圍：-40~85℃
