工作電壓
2.7~3.6V
工作電流
97μA(外灌時鐘)
時鐘頻率
3.6864MHz
兼容
DS8500
封裝
QFN20

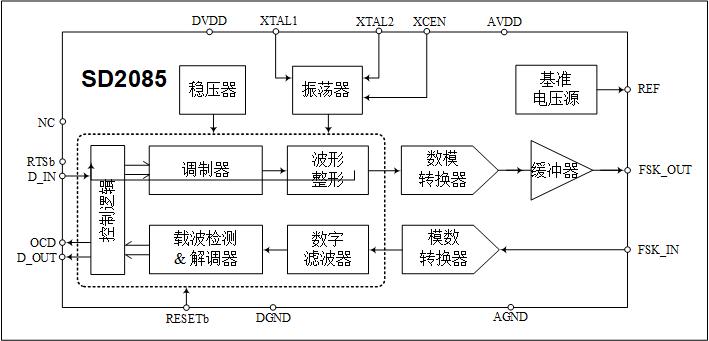

SD2085是一款專為實現HART協議而設計的CMOS單片調制解調器芯片,用于支持HART協議的現場儀表和控制器中。器件集成了所有必要的濾波、信號檢測、調制、解調及HART信號波形整形等功能,所以芯片只需少量外圍無源元件,即可滿足HART物理層規范功能要求。
SD2085使用相位連續的頻移鍵控FSK技術,傳輸速率為1200位/秒,采用半雙工通信,符合HART協議物理層要求。芯片調制模式的最大電源電流在3.6V電壓及外部3.6864MHz時鐘下為85μA。
HART輸入信號通過模數轉換器(ADC)采樣,然后進行數字濾波與解調,該架構確保在干擾環境下能進行可靠的信號檢測。數模轉換器 (DAC)輸出產生頻率為1200Hz和2200Hz的相位連續梯形波。
由于SD2085具有豐富的集成模塊,所需外圍元件少,并采用 5mm x 5mm 的 QFN 封裝,可極大節省電路板空間,因此非常適合主機和從機配置下的低功耗環路供電型應用。
單芯片、半雙工1200bps FSK調制解調器
符合HART通信協議物理層要求
符合Bell202標準載波1200Hz和2200Hz
HART波形整形輸出具有額外驅動能力
數字信號處理確??煽康妮斎胄盘?hào)檢測
UART接口
工作電壓2.7~3.6V
低功耗,調制模式下最大功耗為85μA
-55~+125℃工作溫度范圍
20引腳5mm x 5mm x 0.75mm TQFN封裝
滿足RoHS環保要求
