智能健康衡器
工業控制及儀表
電流
交直流：20μA-20A
電壓
交直流：200mV-1000V
Counts
29999
精度
0.5%
報警
/

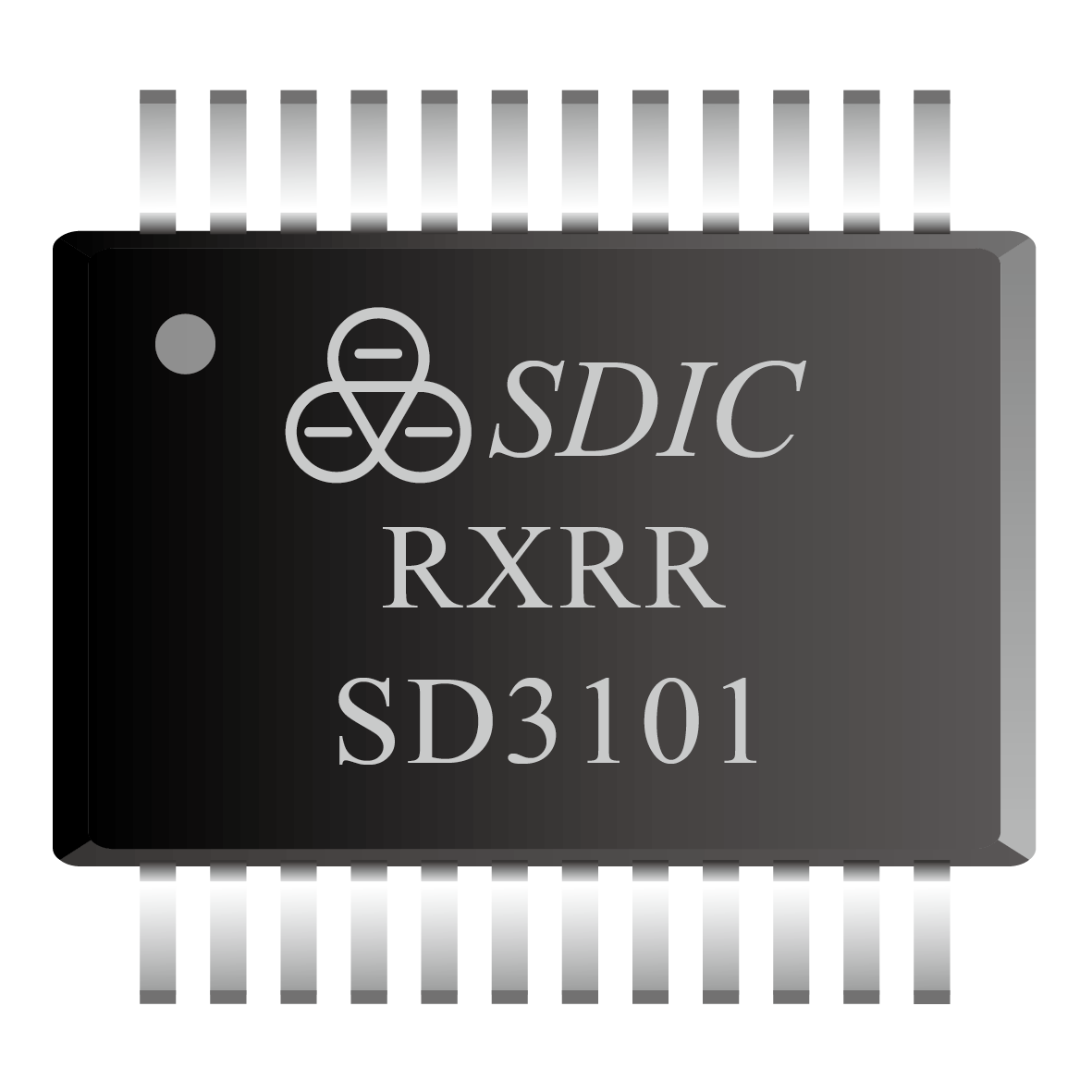

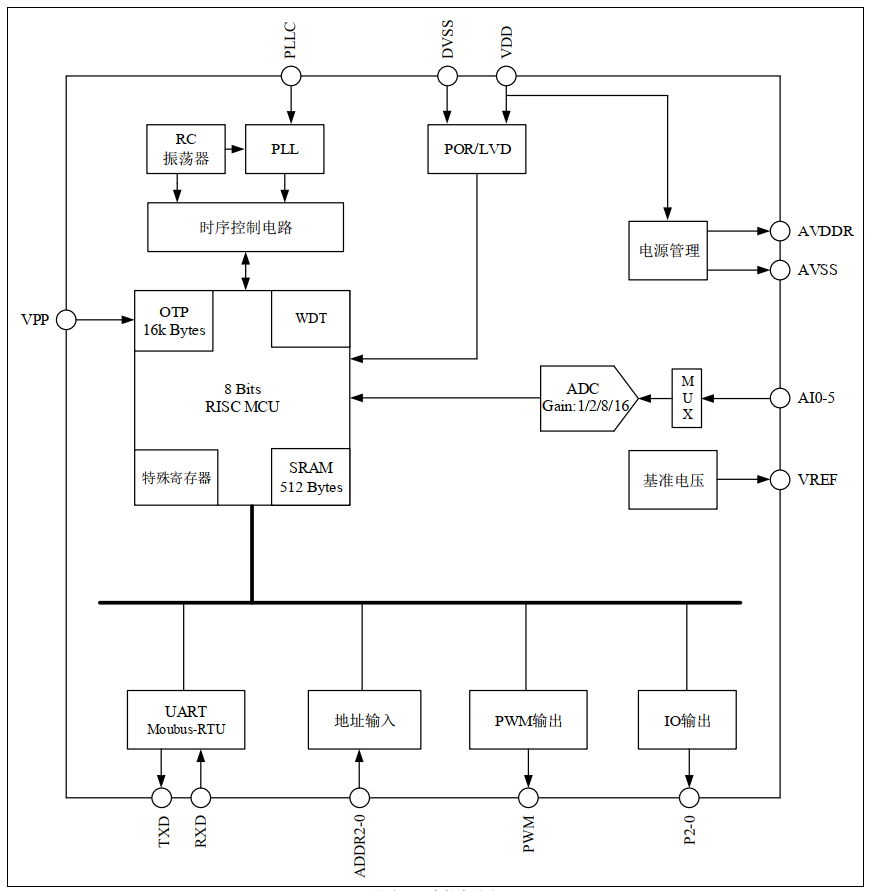

SD3101F1是內含高精度低噪聲模/數轉換器（SDADC），內置真有效值計算器，可直接測量交流信號，需外接任何整流組件，帶寬40~400Hz。數據輸出速率可調，輸出速率為10SPS時，對50Hz和60Hz干擾同時產生抑制。3個地址設置端，可滿足多片同時應用的需求。內置增益放大器，進行大電流測量時可借助放大器，減小外部電流取樣電阻的溫漂問題。支持?jǐn)?shù)字校準，內置自檢和校正算法，可直接讀取校準后的換算值，校準值保存在內部存儲中，無需外部EEPROM，默認保存100mV經驗值。
抗干擾能力強，具有停振檢測功能。在無須額外的保護電路下EFT超過4kV，適合各種工業環境的應用。
24位數據輸出，輸入增益可選1、2、8、16，可測量信號的瞬時值、真有效值和頻率
靈活的數據輸出速率：60SPS至8KSPS
性能規格：16.4位無噪聲分辨率(8KSPS,Gain = 1) 18.2位無噪聲分辨率(1KSPS,Gain = 1) 20.2位無噪聲分辨率(30SPS,Gain = 1)
用戶可配置輸入通道：三組差分或五組單端
信號范圍：-200~200mV(RMS)
工作電流：1.2mA
交流整流：內設，無需外部組件，真有效值處理器，帶寬達2kHz，誤差小于0.5%
參考電壓：1.16V，35ppm/℃
1路LDO輸出
1路PWM輸出
3個數字IO輸出
3個芯片地址設置端
串口通信方式，支持Modbus-RTU協議
干擾抑制：50Hz和60Hz同時抑制能力
校準方式：支持校準，可直接讀取換算值
溫度范圍：-40~+85℃
