智能健康衡器
工業控制及儀表
SD5003A/B
工作電壓
2.7~5.5V
2.7~5.5V
溫度測量范圍
-55~+125℃
-55~+125℃
典型誤差@3.0V
±1.5℃@-40~+100℃
±2.0℃@-55~+125℃
±1.5℃@-40~+100℃
±2.0℃@-55~+125℃
±2.0℃@-55~+125℃
兼容
TMP03
TMP03
封裝
TO-92/SOP8
TO-92/SOP8
SD5003A/B產品規格書
芯片描述

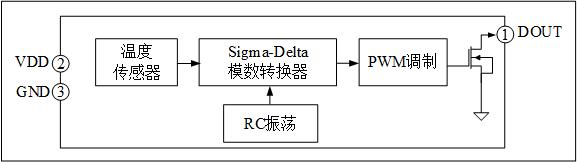

SD5003是一款高準確度溫度傳感器芯片，數字PWM輸出，內部溫度傳感器將溫度轉換為電壓信號，再經ADC轉換為數字信號，并調制為PWM波形輸出。SD5003具有很高的測溫精度，在-40~+100℃范圍內典型誤差小于±0.8℃，在-55~+125℃范圍內典型誤差小于±1.0℃。DOUT為開漏輸出，方便在多電壓系統中使用。
芯片特點
PWM輸出為開漏端口
PWM輸出模式：固定周期，占空比隨溫度變化
在-40~+100℃范圍內最大誤差±1.5℃
在-55~+125℃范圍內最大誤差±2.0℃
3V工作電壓下的電流典型值170μA
工作電壓范圍2.7~5.5V
SOP8或TO-92封裝，管腳兼容TMP03
資料下載
樣片申請和購買
常見問題
