智能健康衡器
工業控制及儀表
電流
?
電壓
?
自動/手動
自動
Counts
4000
LCD

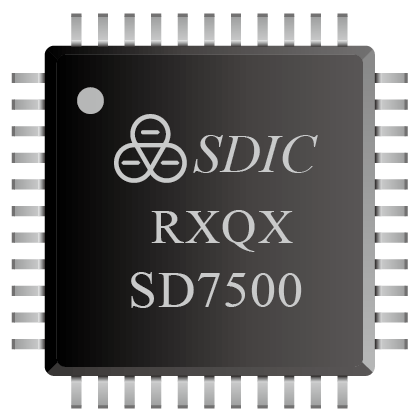

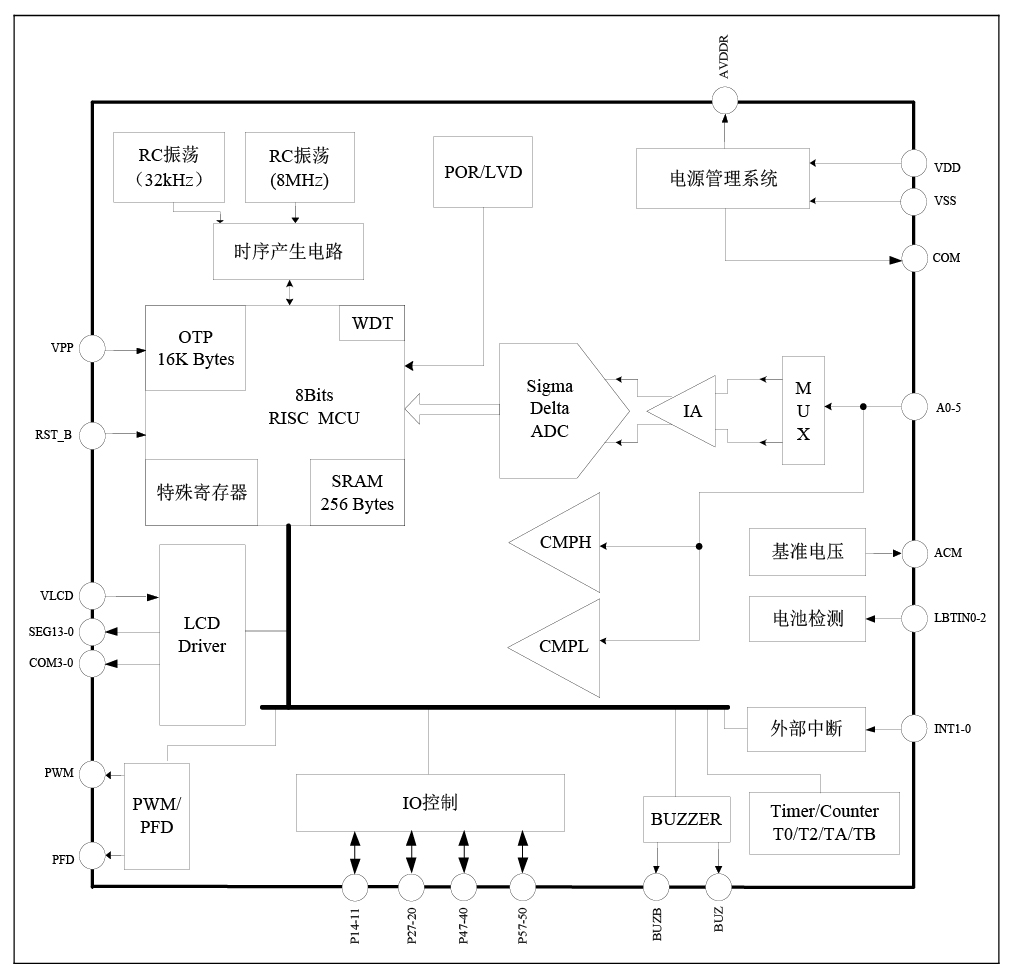

本芯片是帶 24 位 ADC 的 SoC 產品， 程序存儲器為 16k Bytes OTP， 超低功耗設計，使用內部 RC振蕩器工作， 3.3V 工作電壓下，典型應用時的工作電流 1.6mA。
外圍資源豐富：可選的多種穩壓電源輸出，靈活設置的 ADC 模塊，升壓模塊， UART， 帶有CAPTURE功能的TIMER， PWM和PFD輸出模塊，LCD 驅動等。
本產品的 OTP 可以低壓自燒錄， 燒錄電壓范圍：2.4~3.6V， OTP 可以替代 EEPROM 使用。
MCU 提供三種工作模式讓用戶可以在工作效率和能量消耗方面得到最佳選擇，三種模式是：正常工作模式、待機模式、休眠模式。
6 通道 ADC， 可實現自動量程 4000 分度測量
交流真有效值輸出， 2kHz 帶寬處誤差不超過 0.5%
芯片內置分壓電阻，無需外部電阻分壓
可編程多功能測量網絡，支持電壓， 電流， 電阻，二極管，三極管，通斷，溫度和電容等測量
多功能比較器
8 位 RISC 超低功耗 MCU， 49 條指令， 6 級堆棧，在 2MHz 工作時鐘， MCU 部 分在 3.3V 工作電壓下電流典型值為 400μA； 32kHz 時鐘待機模式下工作電流 1.5μA， 休眠模式電流小于 1μA
16k Bytes OTP 程序存儲器， 256 Bytes SRAM 數據存儲器
低壓燒錄功能，可以替代外部 EEPROM
靈活的電池檢測功能，檢測范圍 2.0~3.3V
豐富的外圍資源： UART， PWM， PFD， BUZ，TIMER
14SEG×4COM 液晶驅動電路，超低功耗和大驅動能力設計；內含程控升壓模塊， 可以在低壓條件下維持高亮顯示，支持灰度調節
所有 I/O 帶施密特觸發輸入及可選上拉電阻
掉電檢測電路和上電復位電路
工作電壓范圍： 2.4~3.6V
工作溫度范圍： -40~85℃
內部 8MHz 與 32kHz RC 振蕩器
