SD8016B

工作電壓

2.4~3.6V

2.4~3.6V

工作電流

1.5mA

1.5mA

ADC ENOB

18.7bits@8sps
Gain = 128

18.7bits@8sps
Gain = 128

外設

DAC、RTC、UART、PWM

DAC、RTC、UART、PWM

封裝

裸片

裸片
芯片描述

        本芯片是帶 24 位 ADC 的 SoC 產品， 程序存儲器為 16k Bytes OTP， 超低功耗設計，使用內部 RC振蕩器的 4 分頻工作， 3V 工作電壓下，典型應用時的工作電流只有 1.5mA。

        外圍資源豐富： RTC， UART，可選的多種穩壓電源輸出，靈活設置的 PGIA 模塊，升壓模塊， 帶有 CAPTURE 功能的 TIMER， PWM 和 PFD 輸出模塊， LCD 驅動等。

        本產品帶 16k Bytes OTP， 可以低壓自燒錄， 燒錄電壓范圍： 2.4~3.6V， OTP 可以替代 EEPROM使用。MCU 提供三種工作模式讓用戶可以在工作效率和能量消耗方面得到最佳選擇，三種模式是：正常工作模式、待機模式、休眠模式。

芯片特點
  • 高精度 ADC， ENOB=18.7bits@8sps, 4 個差分通道或 8 個單端通道
  • 低噪聲高輸入阻抗前置放大器， 1、 4、 8、 16、 32、64、 128、 256 倍增益可選
  • 8 位 RISC 超低功耗 MCU， 49 條指令， 6 級堆棧，在 2MHz 工作時鐘， MCU 部
分在 3V 工作電壓下電流典型值為 400μA； 32kHz 時鐘待機模式下工作電流 1.5μA，
休眠模式電流小于 1μA
  • 16k Bytes OTP 程序存儲器， 512 Bytes SRAM 數據存儲器
  • 低壓燒錄功能，可以替代外部 EEPROM
  • 靈活的電池檢測功能，檢測范圍 2.0~3.3V
  • RTC 模塊，可以計算年、月、 星期、 日、時、分、秒，可以自動進行閏年計算
  • 豐富的外圍資源： UART， PWM， PDM， PFD，CAPTURE， TIMER，紅外載波發生器
  • 最大 40SEG×4COM、 39SEG×5COM、 38SEG×6COM、 36SEG×8COM 液晶驅動
電路，超低功耗和大驅動能力設計；內含程控升壓模塊，可以在低壓條件下維持高亮顯
示， 支持灰度調節
  • 8bits DAC
  • 所有 I/O 帶施密特觸發輸入及選擇上拉電阻
  • 掉電檢測電路和上電復位電路
  • 工作電壓范圍： 2.4~3.6V
  • 工作溫度范圍： -40~85℃
  • 內部 8MHz 與 32kHz RC 振蕩器

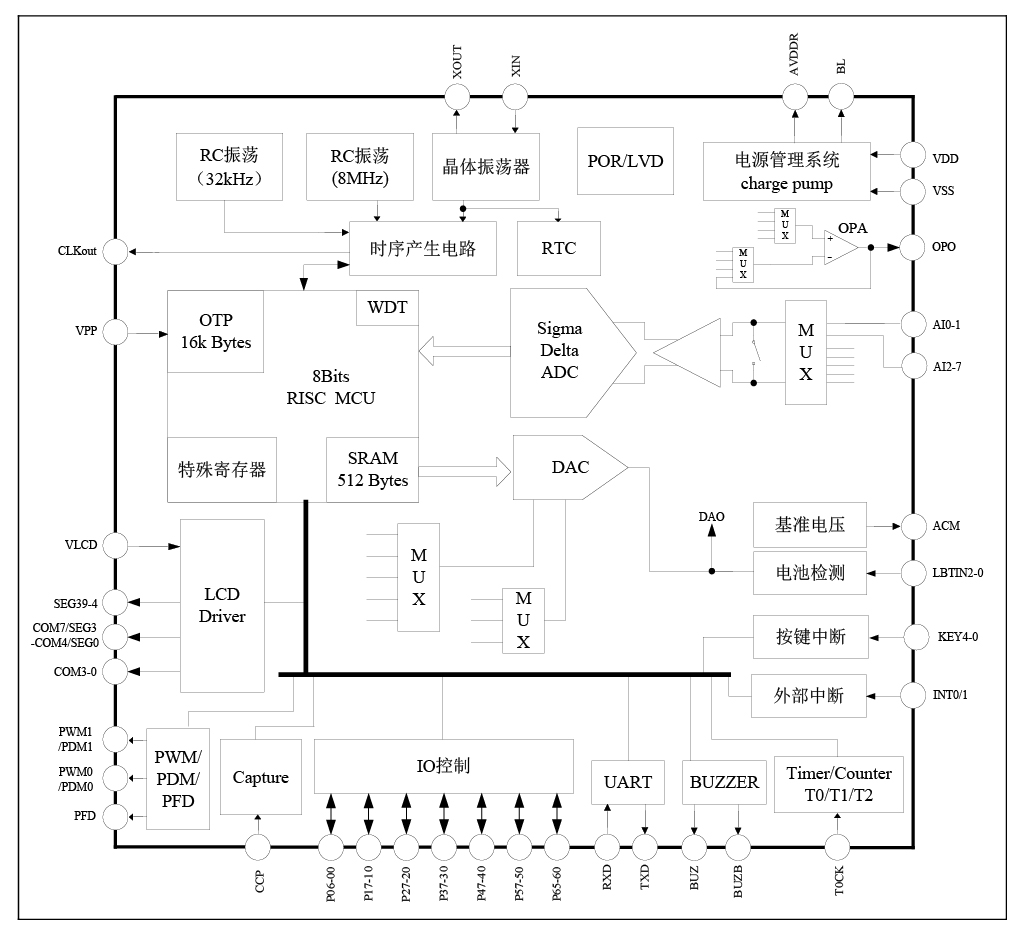

芯片框圖
應用領域

紅外測溫槍

耳溫槍
