智能健康衡器
工業控制及儀表
工作電壓
2.4~3.6V
工作電流
850μA
ADC ENOB
18.3bits@8sps
Gain = 100
Gain = 100
外設
--

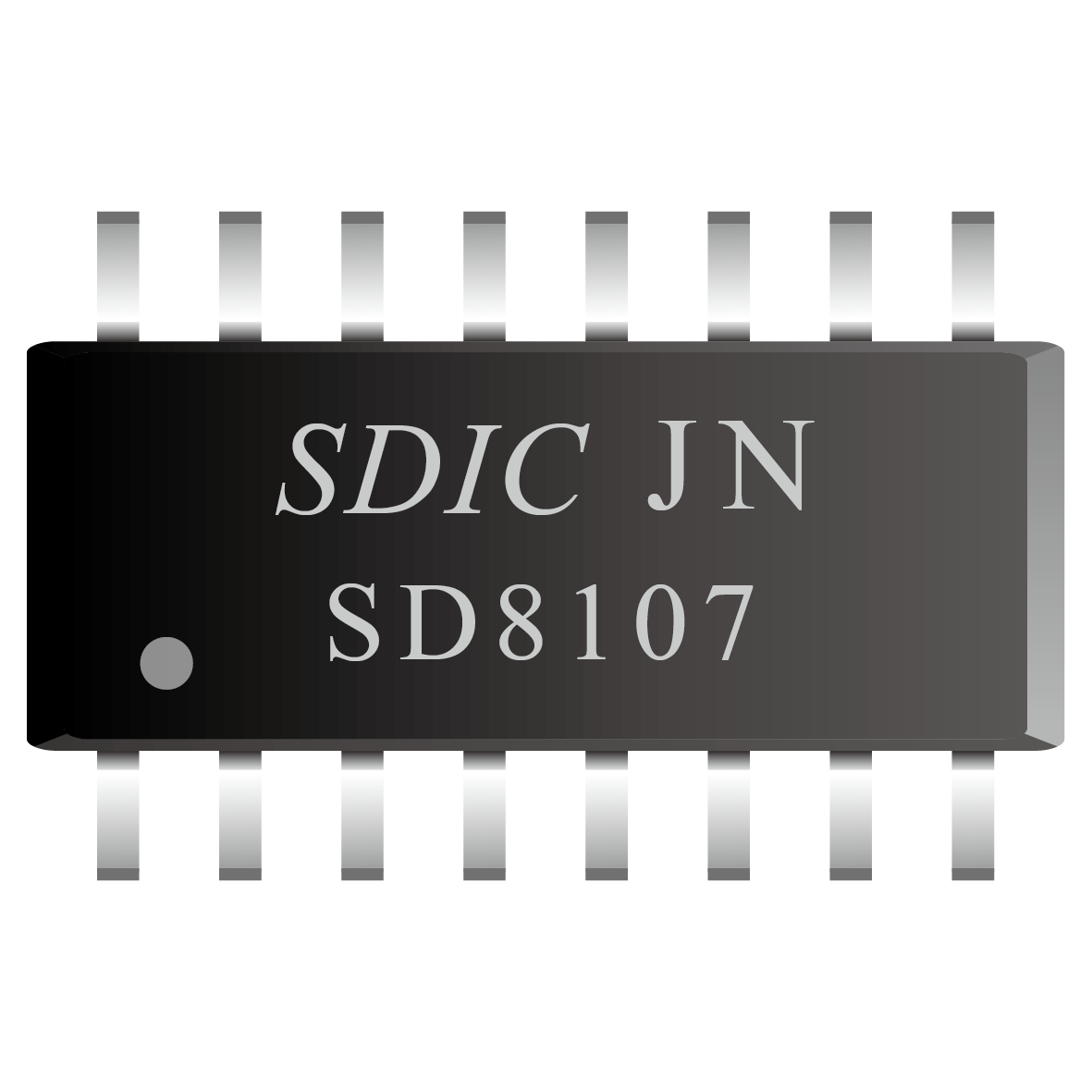

封裝
SOP16

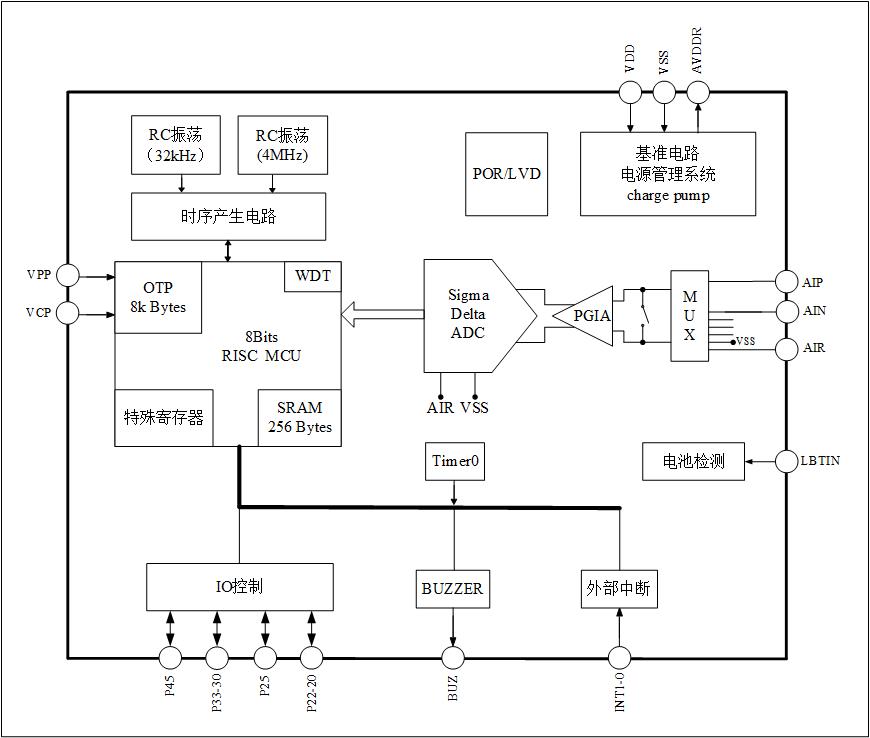

本芯片是帶20位ADC的SoC產品，程序存儲器為8k Bytes OTP，可以低壓自燒錄，燒錄電壓范圍：2.4~3.6V，用于替代外部EEPROM。非常適合帶LED顯示的人體秤等家用秤應用。
超低功耗設計，使用內部RC振蕩的2分頻工作，3V工作電壓下，整個芯片在典型應用時的工作電流只有850μA（不包括傳感器和顯示的功耗），非常適合電池供電的應用。
MCU提供三種工作模式讓用戶可以在工作效率和能量消耗方面得到最佳選擇，三種模式是：正常工作模式、待機模式、休眠模式。
高精度ADC，ENOB=17.2bits@8sps，單個差分通道或者3個單端通道
低噪聲高輸入阻抗前置放大器，1、12.5、50、100、200倍增益可選
8位RISC超低功耗MCU，49條指令，6級堆棧，在2MHz工作時鐘，MCU部分在3V 工作電壓下電流典型值為500μA； 32kHz時鐘待機模式下工作電流1.5μA，休眠模 式電流典型值為1μA
8k Bytes OTP程序存儲器，256 Bytes SRAM 數據存儲器
具有OTP低壓燒錄功能。燒錄電壓范圍：2.4V~ 3.6V，可以用于替代外部EEPROM
內置RC振蕩，無需外部時鐘
8位TIMER，用于定時中斷
內置硅溫度傳感器，可以單點校正
輸出四種可選擇穩壓源：2.4V/2.6V/2.9V/3.3V，提供外部傳感器激勵信號
靈活的電池檢測功能，檢測范圍2.4~3.0V
所有I/O帶施密特觸發輸入，可以選擇是否使用上拉電阻
Watch Dog Timer
掉電檢測電路和上電復位電路
工作電壓范圍：2.4~3.6V
工作溫度范圍：-40~85℃
