SD8303X

工作電壓

2.4~3.6V

2.4~3.6V

工作電流

850μA

850μA

ADC ENOB

18.3bits@8sps
Gain = 100

18.3bits@8sps
Gain = 100

外設

--

--

封裝

SSOP20

SSOP20
芯片描述

        本芯片是帶20位ADC的SoC產品，程序存儲器為16k Bytes OTP。外圍器件很少，非常適合帶LED顯示的人體秤和廚房秤等家用秤的應用。
        超低功耗設計，使用內部4MHz RC振蕩器經內部電路處理而產生的2MHz時鐘工作，在3V工作電壓下，整個芯片在典型應用時的工作電流只有850μA（不包括傳感器和LED的功耗）。
        MCU提供三種工作模式讓用戶可以在工作效率和能量消耗方面得到最佳選擇，三種模式是：正常工作模式、待機模式、休眠模式。

芯片特點
  • 高精度ADC，17.4bits@8sps (Gain = 200)，單個差分通道或者3個單端通道，
ADC帶有Offset校準功能
  • 低噪聲高輸入阻抗前置放大器，1、12.5、50、100、200倍增益可選
  • 8位RISC超低功耗MCU，49條指令，6級堆棧，在2MHz工作時鐘，3V工作
電壓下電流典型值為600μA； 32kHz時鐘待機模式下工作電流2μA，休眠
模式電流典型值為1μA
  • 16k Bytes OTP程序存儲器，256 Bytes SRAM 數據存儲器
  • 具有OTP低壓燒錄功能，燒錄電壓范圍：2.4~3.6V，可以用于替代外部EEPROM
  • 內置RC振蕩，無需外部時鐘
  • 8位TIMER，用于定時中斷
  • 內置硅溫度傳感器，可以單點校正
  • 9×8 (最高72段)LED驅動電路， Sink端驅動電流為72mA，Source端驅動電流
可選：4.5mA、6mA、7.5mA、9mA、10.5mA和12mA ，LED Duty Cycle 可設定
  • 輸出四種可選擇穩壓源：2.4V/2.6V/2.9V/3.3V，提供外部傳感器激勵信號
  • 靈活的電池檢測功能，檢測范圍2.0~3.3V
  • 所有數字輸入口帶施密特觸發輸入，可以選擇是否使用上拉電阻
  • Watch Dog Timer
  • 掉電檢測電路和上電復位電路
  • 工作電壓范圍：2.4~3.6V
  • 工作溫度范圍：-40~85℃

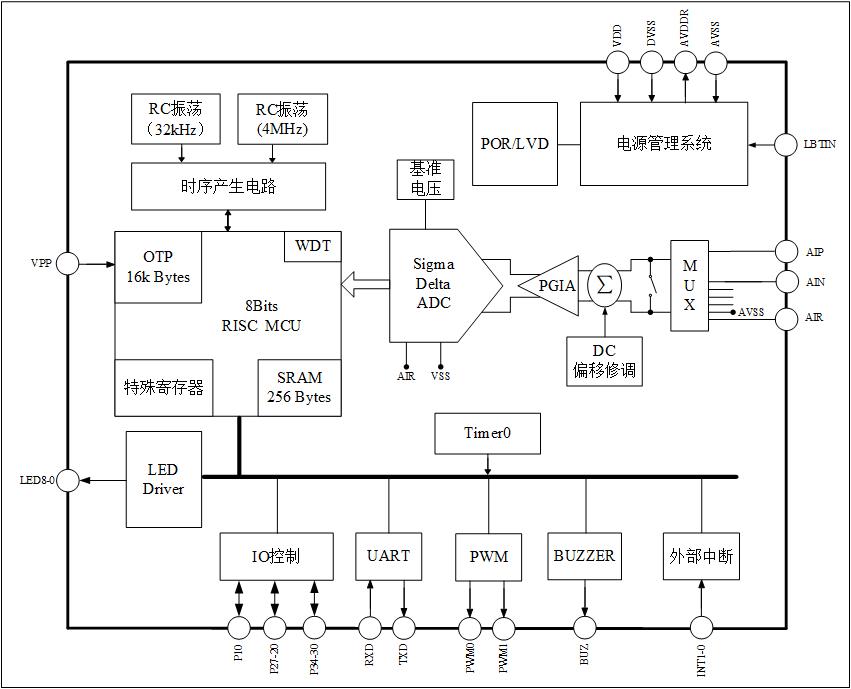

芯片框圖
應用領域

手提秤

胎壓計
