智能健康衡器
工業控制及儀表
工作電壓
2.4~3.6V
工作電流
1.1mA
ADC ENOB
19.2bits@8sps
Gain = 100
Gain = 100
外設
RTC、UART
封裝
裸片

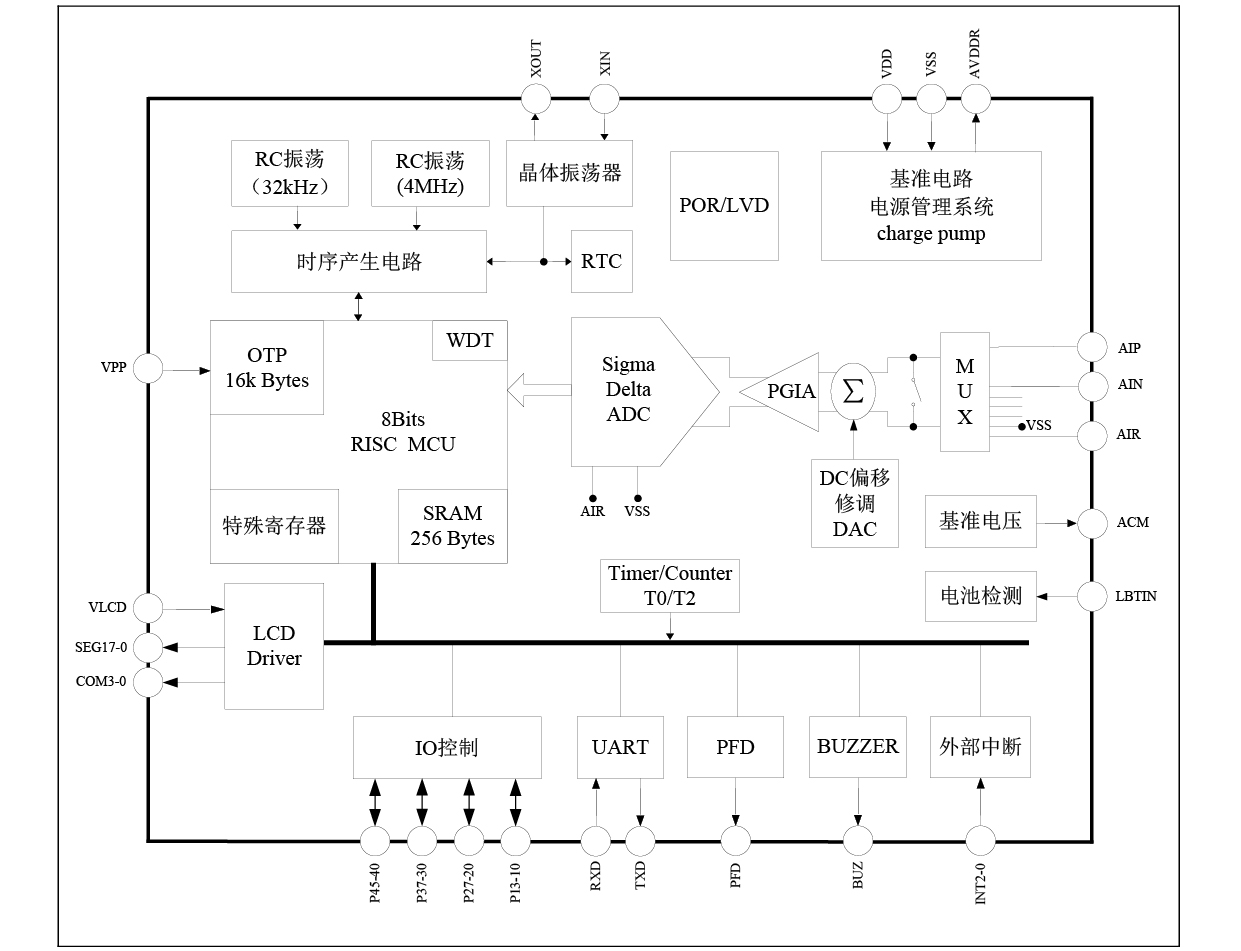

本芯片是帶 20 位 ADC 的 SoC 產品， 程序存儲器為 16k Bytes OTP，可以低壓自燒錄， 燒錄電壓范圍： 2.4~3.6V， 用于替代外部EEPROM。 外圍只需要 5 個電容，器件很少，非常適合人體秤等家用秤應用。
超低功耗設計， 使用內部 RC 振蕩器的 2分頻工作， 3V 工作電壓下，典型應用時的工作電流只有 1.1mA（不包括傳感器功耗），非常適合電池供電的應用。
MCU 提供三種工作模式讓用戶可以在工作效率和能量消耗方面得到最佳選擇，三種模式是：正常工作模式、待機模式、休眠模式。
高精度 ADC， ENOB=18.4bits@8sps，單個差分通道或者 3 個單端通道
低噪聲高輸入阻抗前置放大器， 1、 12.5、 50、100、 200 倍增益可選
8 位 RISC 超低功耗 MCU， 49 條指令， 6 級堆棧， 在 2MHz 工作時鐘， 3V 工作 電壓下電流典型值為 600μA； 32kHz 時鐘待機模式下工作電流 1.8μA， 休眠模式 電流典型值為 1μA
16k Bytes OTP 程序存儲器， 256 Bytes SRAM數據存儲器
具有 OTP 低壓燒錄功能。 燒錄電壓范圍：2.4~3.6V， 可以用于替代外部 EEPROM
內置 RC 振蕩，無需外部時鐘
內置 RTC 模塊，可與外接的 32.768kHz 晶體配合提供秒、分、小時信息
8 位 TIMER， 用于定時中斷，支持 PFD 輸出
內置硅溫度傳感器，可以單點校正
內置 1 路 UART 通信接口
18SEG×4COM 液晶驅動電路，超低功耗和大驅動能力設計；內含程控升壓模塊， 可以在低壓條件下維持高亮顯示
輸出四種可選擇穩壓源：2.4V/2.6V/2.9V/3.3V，提供外部傳感器激勵信號
靈活的電池檢測功能，檢測范圍 2.3~3.0V
所有 I/O 帶施密特觸發輸入，可以選擇是否使用上拉電阻
Watch Dog Timer
掉電檢測電路和上電復位電路
工作電壓范圍： 2.4~3.6V
工作溫度范圍： -40~85℃
