工作電壓
2.4~3.6V
工作電流
1.5mA
ADC ENOB
18.8bits@8sps
Gain = 100
Gain = 100
外設
RTC、I2C、UART、SPI 、PWM
封裝
裸片

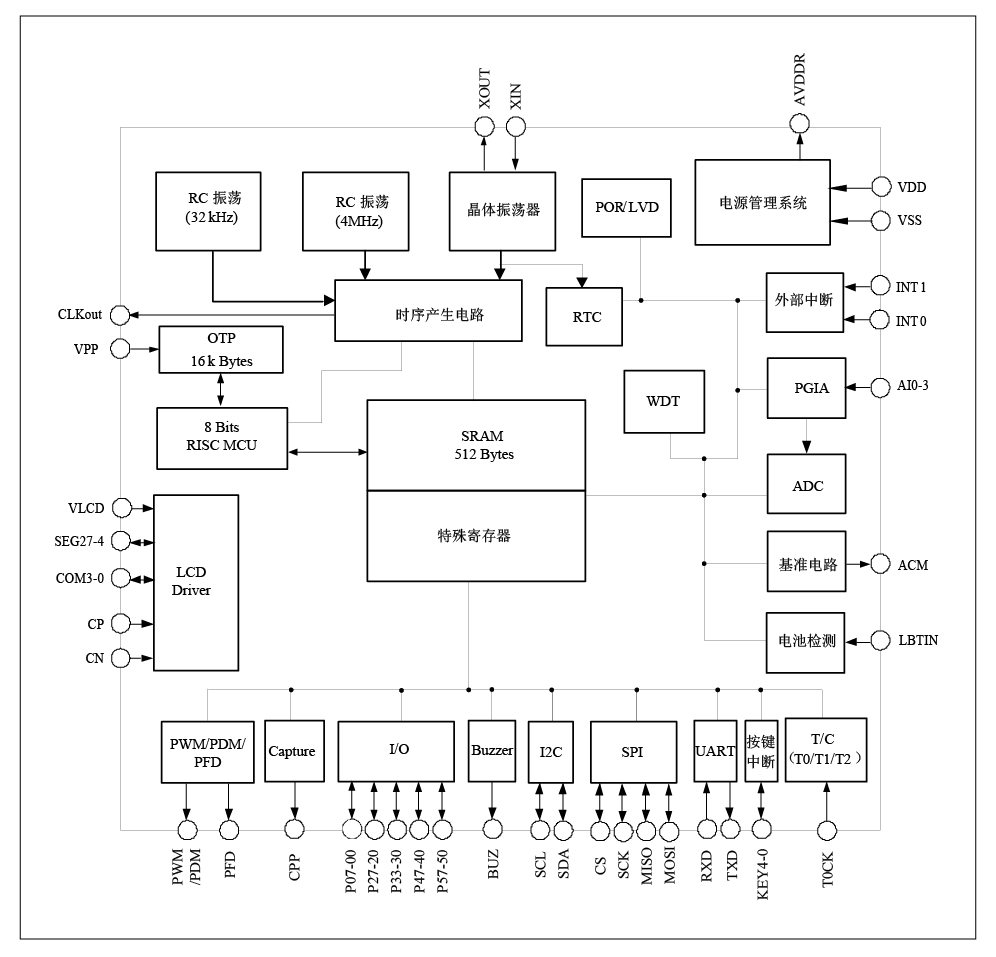

本芯片是高精度 24 位 ADC 的 SoC 產品,外圍資源豐富:RTC, 可選的多種穩壓電源輸出,靈活設置的 PGIA 模塊,升壓模塊, UART、 I2C、SPI、 TIMER、 PWM/PDM、 PFD、 CAPTURE 輸出模塊, LCD 驅動等。
本產品帶 16k Bytes OTP, 可以低壓自燒錄,燒錄電壓范圍: 2.4~3.6V, OTP 可以替代EEPROM 使用。
超低功耗設計, 典型應用時整個芯片的工作電流約為 1mA( IAD=0)或 1.5mA(IAD=1)。提供三種工作模式:正常工作模式、待機模式、休眠模式。
高精度 ADC, ENOB=18.8bits@8sps, 差分 2通道或單端 4 通道
低噪聲高輸入阻抗前置放大器, 1、 12.5、 50、100、 200 倍增益可選
8 位 RISC 超低功耗 MCU, 在 2MHz 工作時鐘,MCU 部分在 3V 工作電壓下電流 典型值為300μA; 32kHz時鐘待機模式下工作電流1.5μA,休眠模式電流小于 1μA
16k Bytes OTP 程序存儲器, 512Bytes SRAM 數據存儲器
低壓燒錄功能,可以替代外部 EEPROM
集成多種時鐘振蕩器,靈活多樣的時鐘選擇,選擇外部晶振時,支持停振檢測功能
ADC 輸出速率可選擇范圍: 8SPS-2kSPS
24SEG×4COM 液晶驅動電路,超低功耗和大驅動能力設計;內含程控升壓模塊, 可以在低壓條件下維持高亮顯示,并支持灰度調節
內有硅溫度傳感器,可單點校準
輸出 1.2V 低溫漂基準
輸出四種可選擇穩壓源: 2.4V/2.6V/2.9V/3.3V,提供外部傳感器激勵信號
靈活的電池檢測功能,檢測范圍 2.0~3.3V
ADC 外部基準與內部基準可選,內部集成多種基準選項
RTC 模塊,可以提供秒信號輸出
豐富的外圍資源: UART, I2C, SPI, PWM/PDM,PFD, TIMER, CAPTURE
掉電檢測電路和上電復位電路
工作電壓范圍: 2.4~3.6V
工作溫度范圍: -40~85℃
